上海淞江減震器集團有限公司官方網站為您介紹：【分享】法蘭密封面形式代號大全信息，淞江集團主要生產各種橡膠接頭產品，用于管道系統，那么今天為大家分享一下法蘭密封面形式代號，希望可以幫助大家。
突面 RF
全平面 FF
環連接面 RJ
榫槽面 TG
凹凸面 MFM
適用于以下法蘭的密封面：
板式平焊 PL
帶頸平焊 SO
帶頸對焊 WN
整體法蘭 IF
承插焊 SW
螺紋法蘭 Th
對焊環松套 PJ/SE
平焊環松套 PJ/RJ
法蘭蓋 BL
襯里法蘭蓋 BL（S）
美標帶頸平焊 SO
美標帶頸對焊 WN
]]>上海淞江減震器集團有限公司官方網站法蘭標準欄目為您分享：對夾式軟密封蝶閥專用法蘭標準“橡膠接頭專用法蘭”信息，淞江集團從事橡膠接頭行業30余年，為眾多客戶提供優質橡膠接頭，也為客戶提供正確的設計和使用方法。
1.6Mpa參數表：
| 規格mm | D 外徑 |
D1 中心距 |
D2 水線外徑 |
D3 管端內徑 |
D4 密封內徑 |
D5 管端內徑 |
n-φ 孔數-孔徑 |
H 法蘭厚度 |
f 水線高度 |
b |
| 50 | 165 | 125 | 102 | 59 | 52 | 62 | 4-φ18 | 20 | 3 | 8 |
| 65 | 185 | 145 | 122 | 75 | 67 | 78 | 4-φ18 | 20 | 3 | 8 |
| 80 | 200 | 160 | 133 | 91 | 82 | 91 | 8-φ18 | 20 | 3 | 8 |
| 100 | 220 | 180 | 158 | 110 | 102 | 116 | 8-φ18 | 22 | 3 | 8 |
| 125 | 250 | 210 | 184 | 135 | 127 | 142 | 8-φ18 | 22 | 3 | 8 |
| 150 | 285 | 240 | 212 | 161 | 152 | 170 | 8-φ22 | 24 | 3 | 10 |
| 200 | 340 | 295 | 268 | 221 | 208 | 221 | 12-φ22 | 26 | 3 | 10 |
| 250 | 405 | 355 | 320 | 275 | 255 | 275 | 12-φ26 | 29 | 3 | 10 |
| 300 | 460 | 410 | 370 | 327 | 308 | 326 | 12-φ26 | 32 | 4 | 14 |
| 350 | 520 | 470 | 430 | 379 | 355 | 358 | 16-φ26 | 34 | 4 | 14 |
| 400 | 580 | 525 | 482 | 429 | 405 | 409 | 16-φ30 | 36 | 4 | 14 |
| 450 | 640 | 585 | 532 | 481 | 455 | 460 | 20-φ30 | 38 | 4 | 16 |
| 500 | 715 | 650 | 585 | 532 | 505 | 511 | 20-φ33 | 42 | 4 | 16 |
| 600 | 840 | 770 | 685 | 633 | 605 | 613 | 20-φ36 | 44 | 5 | 18 |
1.0Mpa參數表：
| DN（mm） 規格 |
D 外徑 |
D1 中心距 |
D2 水線外徑 |
D3 管端內徑 |
D4 密封內徑 |
D5 管端內徑 |
n-φ 孔數-孔徑 |
H 法蘭厚度 |
f 水線高度 |
b |
| 50 | 165 | 125 | 102 | 59 | 52 | 62 | 4-φ18 | 20 | 3 | 8 |
| 65 | 185 | 145 | 122 | 75 | 67 | 78 | 4-φ18 | 20 | 3 | 8 |
| 80 | 200 | 160 | 133 | 91 | 82 | 91 | 8-φ18 | 20 | 3 | 8 |
| 100 | 220 | 180 | 158 | 110 | 102 | 116 | 8-φ18 | 22 | 3 | 8 |
| 125 | 250 | 210 | 184 | 135 | 127 | 142 | 8-φ18 | 22 | 3 | 8 |
| 150 | 285 | 240 | 212 | 161 | 152 | 170 | 8-φ22 | 24 | 3 | 10 |
| 200 | 340 | 295 | 268 | 221 | 208 | 221 | 8-φ22 | 24 | 3 | 10 |
| 250 | 395 | 350 | 320 | 275 | 255 | 275 | 12-φ22 | 26 | 3 | 10 |
| 300 | 445 | 400 | 370 | 327 | 308 | 326 | 12-φ22 | 28 | 4 | 10 |
| 350 | 505 | 460 | 430 | 379 | 355 | 358 | 16-φ22 | 30 | 4 | 14 |
| 400 | 565 | 515 | 482 | 429 | 405 | 409 | 16-φ26 | 32 | 4 | 14 |
| 450 | 615 | 565 | 532 | 481 | 455 | 460 | 20-φ26 | 34 | 4 | 14 |
| 500 | 670 | 620 | 585 | 532 | 505 | 511 | 20-φ26 | 38 | 4 | 16 |
| 600 | 780 | 725 | 685 | 633 | 605 | 613 | 20-φ30 | 42 | 5 | 16 |
| 700 | 895 | 840 | 800 | 723 | 705 | 714 | 24-φ30 | 44 | 5 | 18 |
| 800 | 1015 | 950 | 905 | 823 | 810 | 816 | 24-φ33 | 46 | 5 | 18 |
| 900 | 1115 | 1050 | 1005 | 925 | 900 | 918 | 28-φ33 | 48 | 5 | 18 |
| 1000 | 1230 | 1160 | 1110 | 1025 | 1000 | 1020 | 28-φ36 | 50 | 5 | 20 |
相關鏈接：
蝶閥專用法蘭與普通法蘭的區別
避免橡膠接頭漏水的辦法：采用蝶閥專用法蘭！
為什么橡膠接頭會出現拉脫現象
橡膠接頭安裝說明
]]>

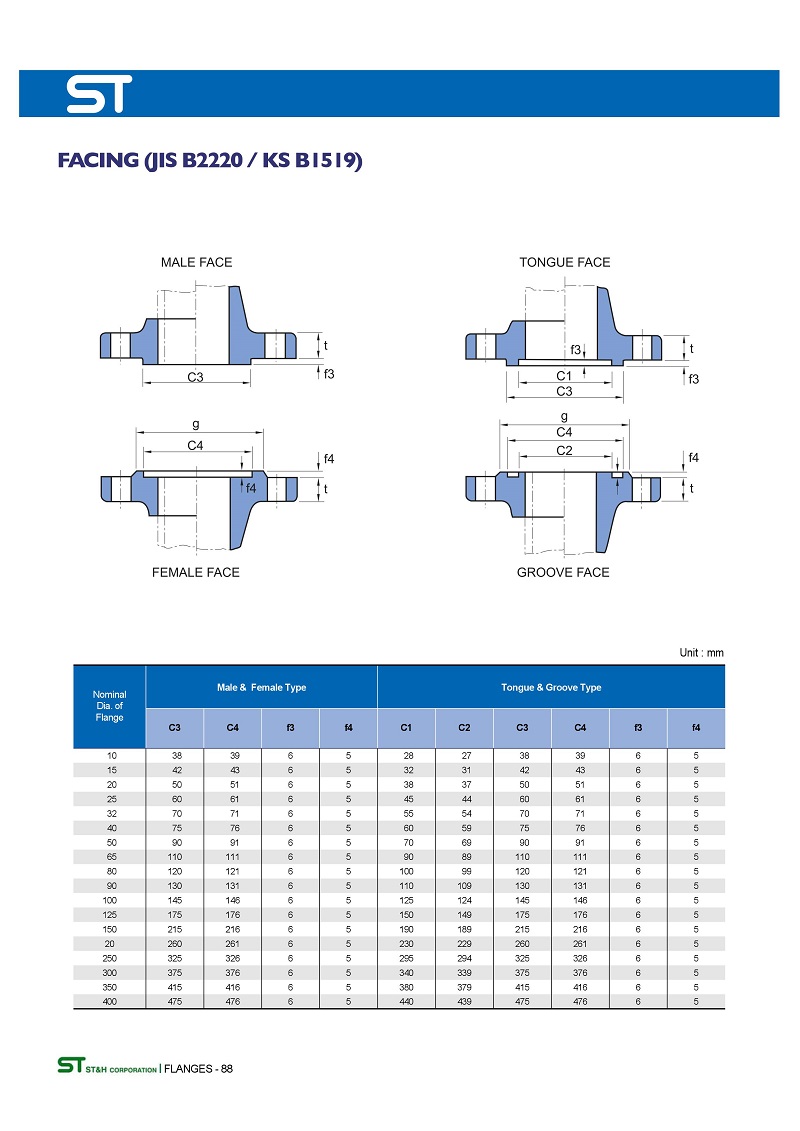

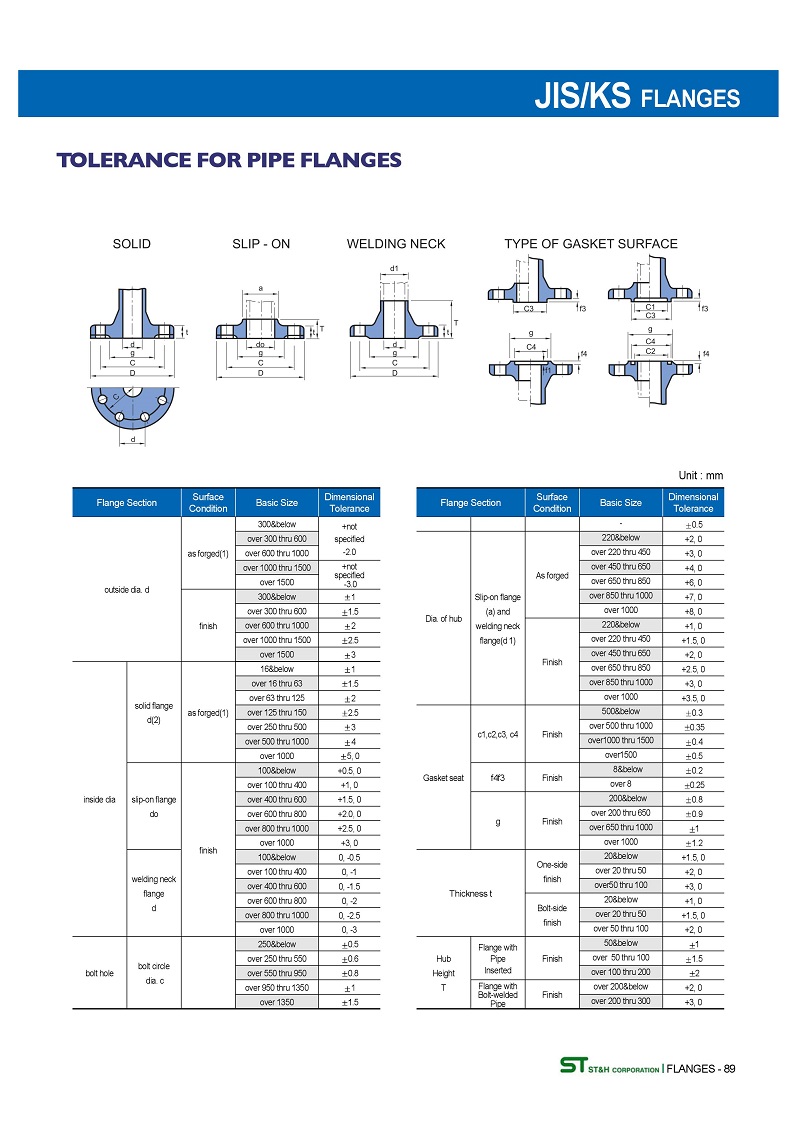

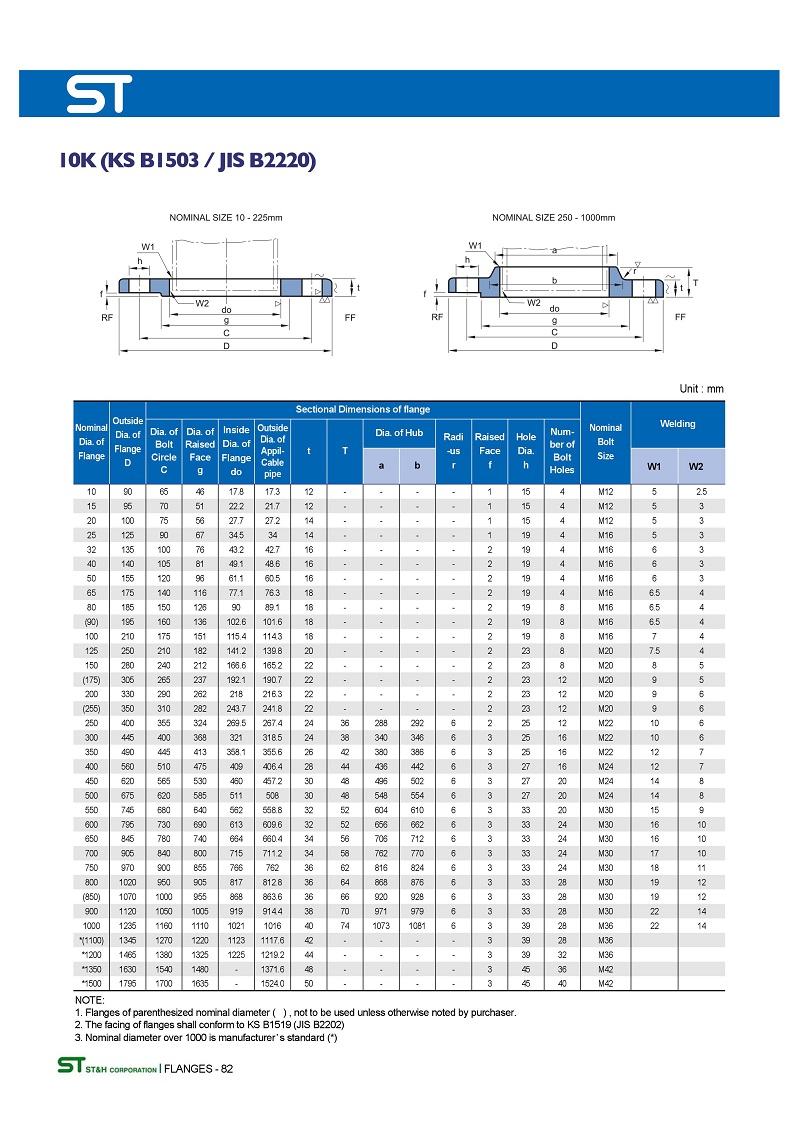

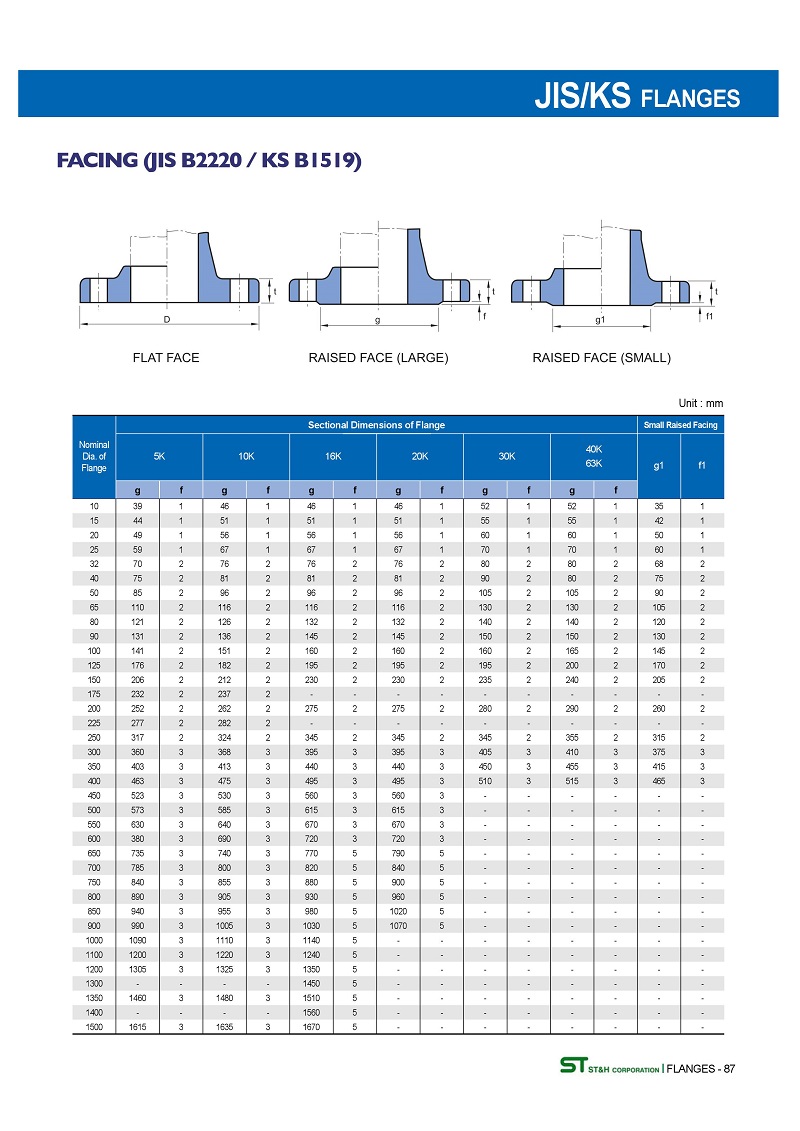

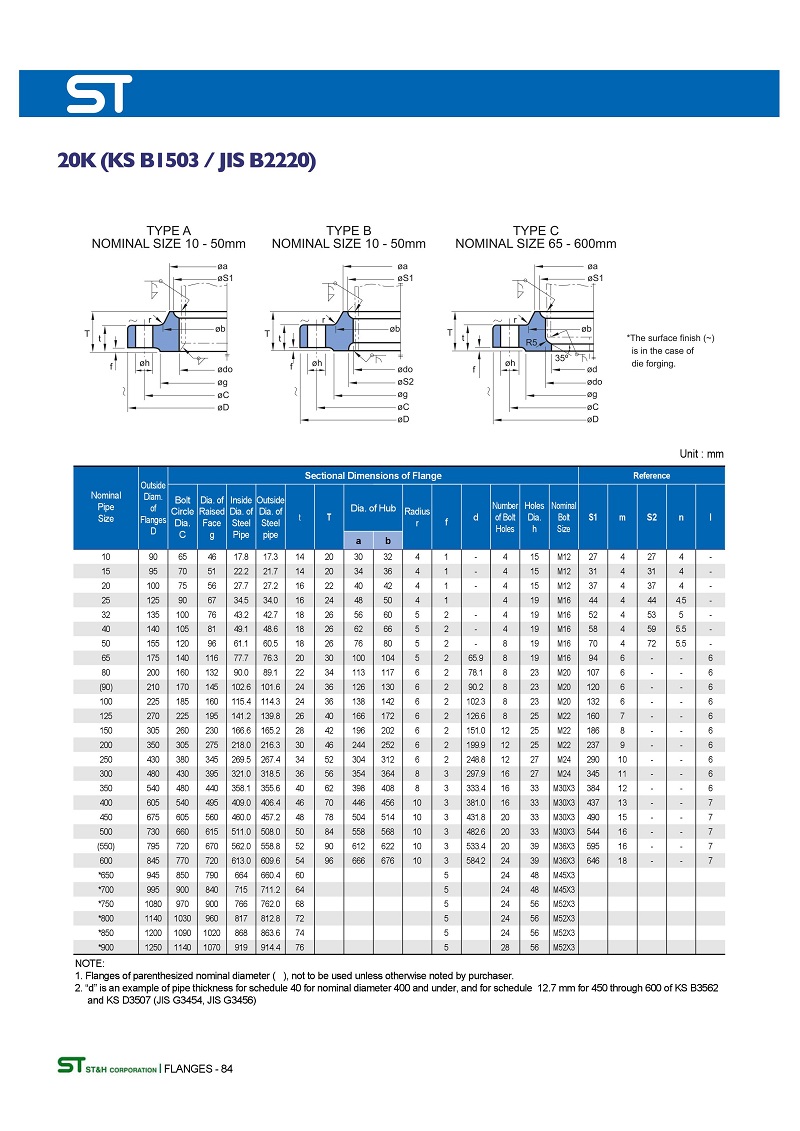

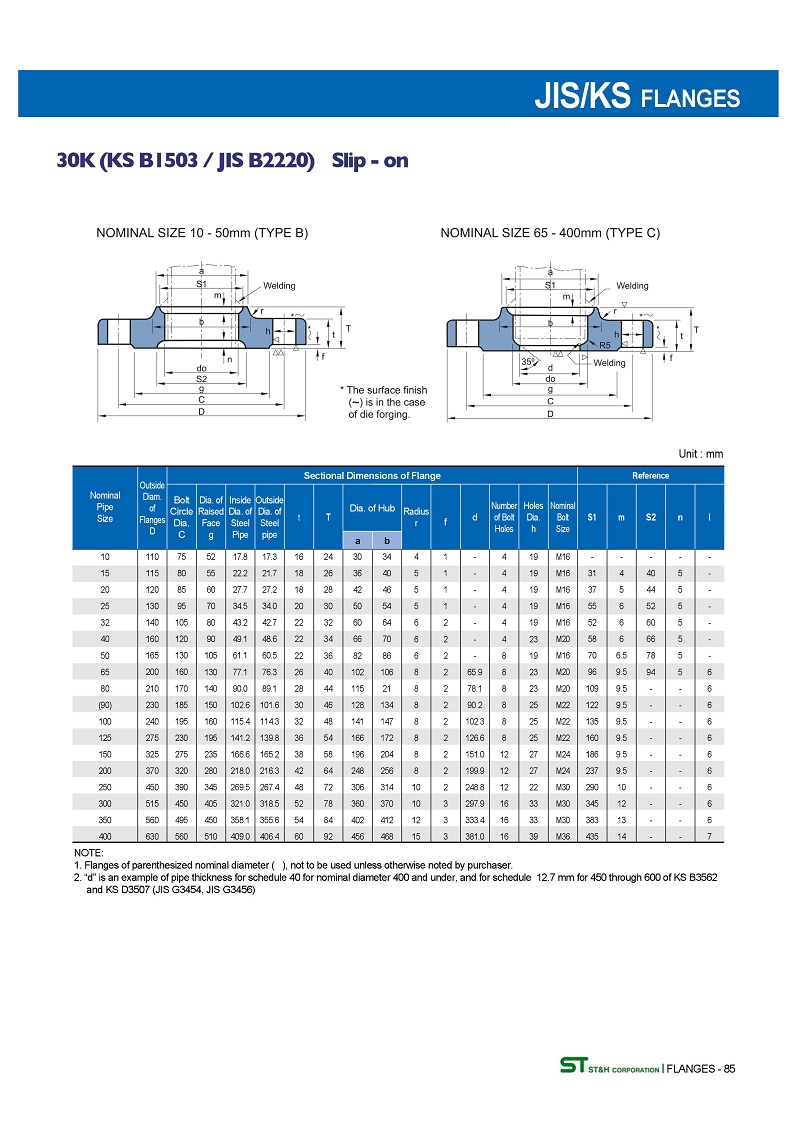

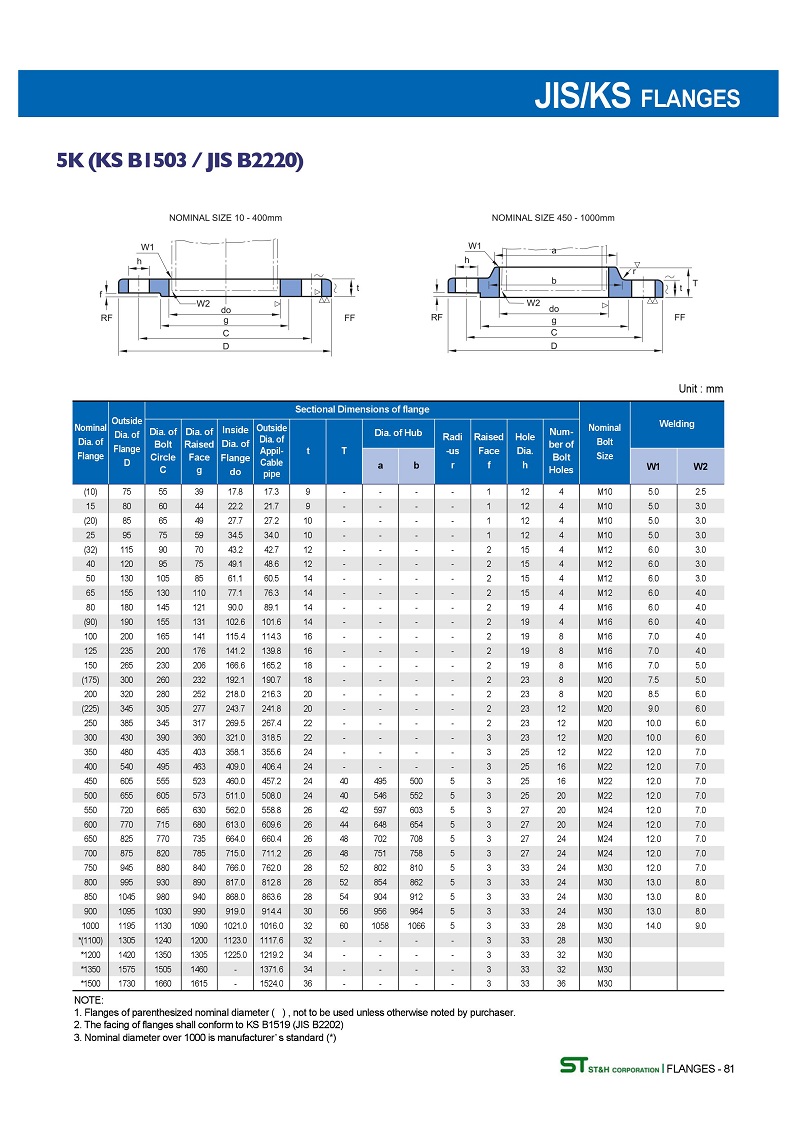

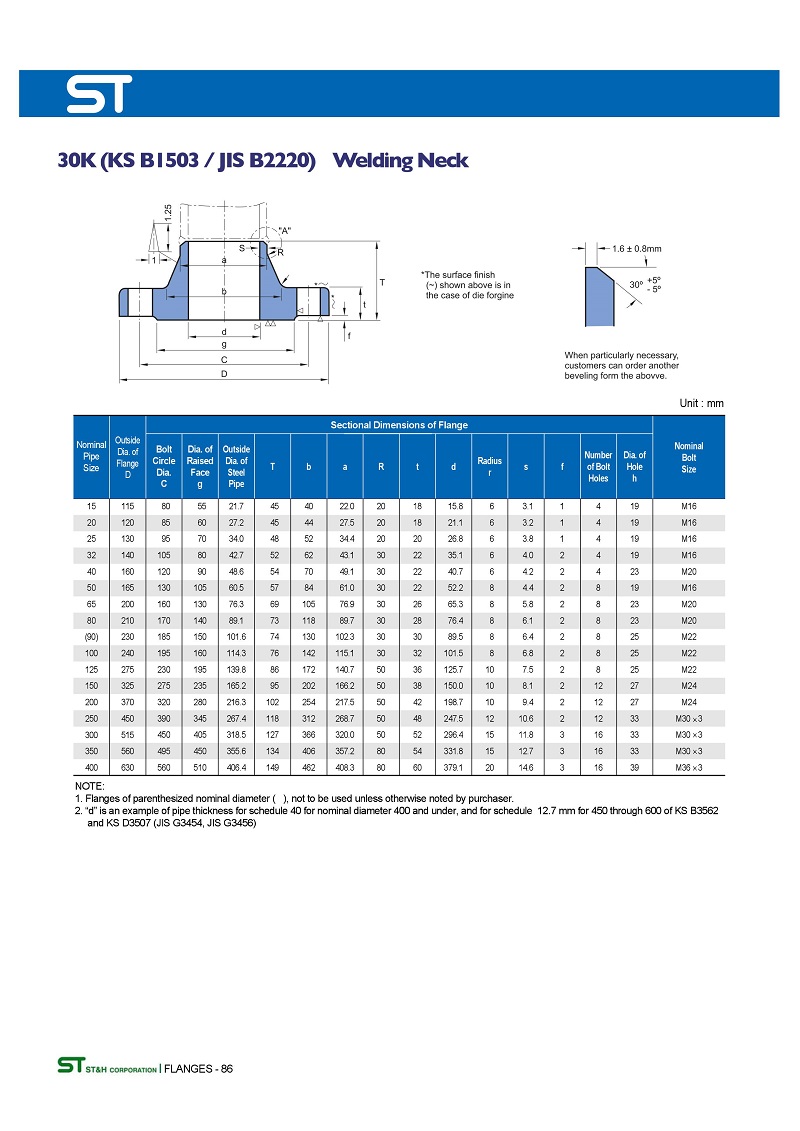

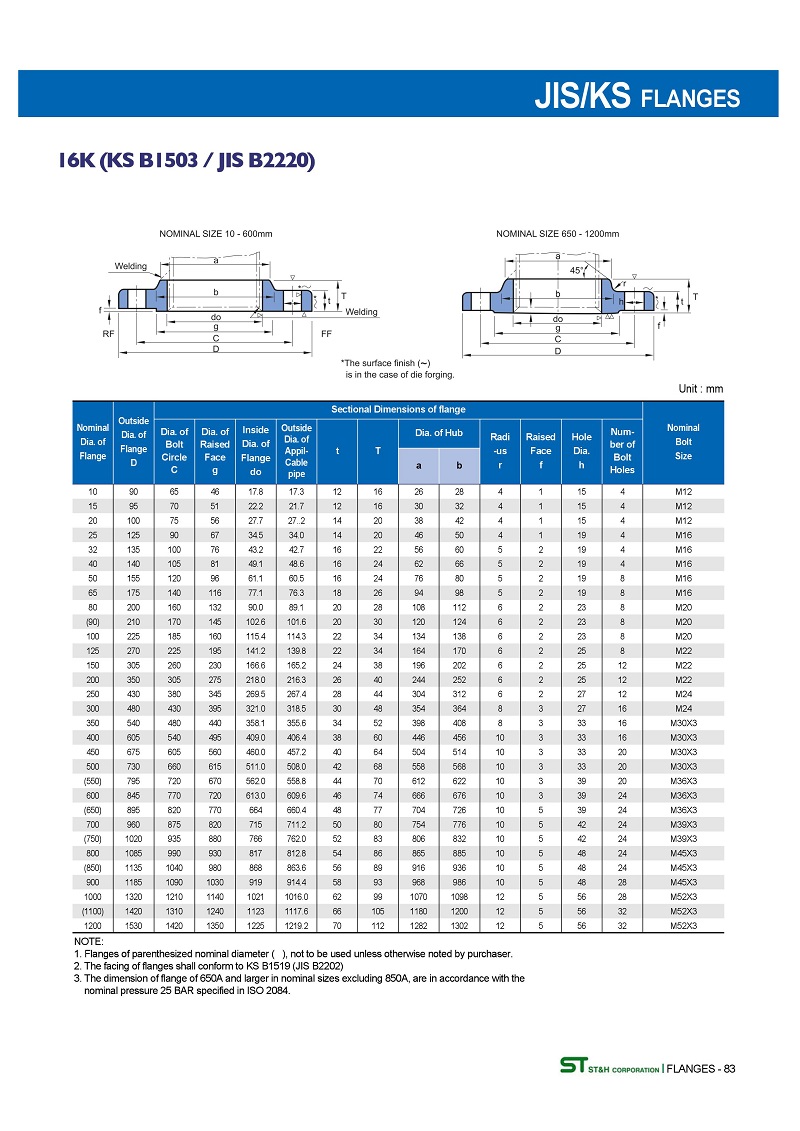

上海淞江減震器集團有限公司官方網站為您介紹：【法蘭標準】日標橡膠接頭法蘭標準“JIS/KS 5K 10K 16K”信息，淞江集團為網友分享各種標準橡膠接頭法蘭參數信息，以下是日標橡膠接頭搭配JIS/KS FLANGES 5K 10K 16K 日標法蘭標準介紹。
JIS介紹：
日JIS，日本工業標準的簡稱，由日本工業標準調查會組織制定和審議。也可以表示一種函數。
簡介
日本工業標準(JIS,Japanese Industrial Standards)是日本國家級標準中最重要、最權威的標準。由日本工業標準調查會（JISC）制定。
分類
細化分為土木建筑、一般機械、電子儀器及電器機械、汽車、鐵路、船舶、鋼鐵、非鐵金屬、化學、纖維、礦山、紙漿及紙、管理系統、陶瓷、日用品、醫療安全用具、航空、信息技術、其他共19項。截至2007年2月7日，共有現行JIS標準10,124個。
其他信息
日語又把 JIS 音譯為ジス，是由日本工業標準調查會（JISC）組織制定和審議的，是日本國家級標準中最重要、最權威的標準之一。根據日本工業標準化法的規定，JIS標準對象除對藥品、農藥、化學肥料、蠶絲、食品以及其他農林產品制定有專門的標準或技術規格外，還涉及到各個工業領域。其內容包括：產品標準（產品形狀、尺寸、質量、性能等）、方法標準（試驗、分析、檢測與測量方法和操作標準等）、基礎標準（術語、符號、單位、優先數等）。專業包括：建筑、機械、電氣、冶金、運輸、化工、采礦、紡織、造紙、醫療設備、陶瓷及日用品、信息技術等。1990年以來，JIS標準總數一直保持在8200個左右。其中：產品標準約4000個，方法標準1600個，基礎標準2800個。截至2006年 3月底，共有現行JIS標準9728個。
簡介
日本工業標準(JIS,Japanese Industrial Standards)是日本國家級標準中最重要、最權威的標準。由日本工業標準調查會（JISC）制定。
分類
細化分為土木建筑、一般機械、電子儀器及電器機械、汽車、鐵路、船舶、鋼鐵、非鐵金屬、化學、纖維、礦山、紙漿及紙、管理系統、陶瓷、日用品、醫療安全用具、航空、信息技術、其他共19項。截至2007年2月7日，共有現行JIS標準10,124個。
其他信息
日語又把 JIS 音譯為ジス，是由日本工業標準調查會（JISC）組織制定和審議的，是日本國家級標準中最重要、最權威的標準之一。根據日本工業標準化法的規定，JIS標準對象除對藥品、農藥、化學肥料、蠶絲、食品以及其他農林產品制定有專門的標準或技術規格外，還涉及到各個工業領域。其內容包括：產品標準（產品形狀、尺寸、質量、性能等）、方法標準（試驗、分析、檢測與測量方法和操作標準等）、基礎標準（術語、符號、單位、優先數等）。專業包括：建筑、機械、電氣、冶金、運輸、化工、采礦、紡織、造紙、醫療設備、陶瓷及日用品、信息技術等。1990年以來，JIS標準總數一直保持在8200個左右。其中：產品標準約4000個，方法標準1600個，基礎標準2800個。截至2006年 3月底，共有現行JIS標準9728個。
法蘭介紹：
法蘭（Flange），又叫法蘭凸緣盤或突緣。法蘭是軸與軸之間相互連接的零件，用于管端之間的連接；也有用在設備進出口上的法蘭，用于兩個設備之間的連接，如減速機法蘭。法蘭連接或法蘭接頭，是指由法蘭、墊片及螺栓三者相互連接作為一組組合密封結構的可拆連接。管道法蘭系指管道裝置中配管用的法蘭，用在設備上系指設備的進出口法蘭。法蘭上有孔眼，螺栓使兩法蘭緊連。法蘭間用襯墊密封。法蘭分螺紋連接（絲扣連接）法蘭、焊接法蘭和卡夾法蘭。法蘭都是成對使用的，低壓管道可以使用絲接法蘭，四公斤以上壓力的使用焊接法蘭。兩片法蘭盤之間加上密封墊，然后用螺栓緊固。不同壓力的法蘭厚度不同，它們使用的螺栓也不同。水泵和閥門，在和管道連接時，這些器材設備的局部，也制成相對應的法蘭形狀，也稱為法蘭連接。凡是在兩個平面周邊使用螺栓連接同時封閉的連接零件，一般都稱為“法蘭”，如通風管道的連接，這一類零件可以稱為“法蘭類零件”。但是這種連接只是一個設備的局部，如法蘭和水泵的連接，就不好把水泵叫“法蘭類零件”。比較小型的如閥門等，可以叫“法蘭類零件”。
日本介紹：
日本國（日語：日本國，英語：Japan），簡稱“日本”，是位于東亞的島嶼國家，領土由北海道、本州、四國、九州四個大島及6800多個小島組成 [1] ，總面積37.8萬平方公里。主體民族為大和族，通用日語，總?cè)丝诩s1.26億。日本三大都市圈是東京都市圈、大阪都市圈和名古屋都市圈。 [2-4] [141]
日本是一個太平洋西岸的島國。西隔東海、黃海、朝鮮海峽、日本海與中國、朝鮮、韓國等國相望。屬溫帶海洋性季風氣候，終年溫和濕潤。6月多梅雨，夏秋季多臺風。
日本是一個太平洋西岸的島國。西隔東海、黃海、朝鮮海峽、日本海與中國、朝鮮、韓國等國相望。屬溫帶海洋性季風氣候，終年溫和濕潤。6月多梅雨，夏秋季多臺風。
相關鏈接：JIS日標橡膠接頭
]]>
上海淞江減震器集團有限公司官方網站為您介紹：【法蘭標準】CB858-76信息，淞江集團為更多網友分享各種法蘭標準資料，方便大家學習和了解管道法蘭知識和技術標準，互相學習，互相交流，共同成長，以下是CB858-76法蘭標準詳細介紹。
發布單位：第六機械工業部
法蘭標準：CB858-76
代替標準：CB858-55
第六機械工業部介紹：
第六機械工業部，全稱為中華人民共和國第六機械工業部，簡稱六機部，成立于1963年9月，主管一家船舶工業及其企事業單位、科研院所和大中專院校。
《全國人民代表大會常務委員會關于設立第五機械工業部和第六機械工業部的決議》
（1963年9月28日通過）
第二屆全國人民代表大會常務委員會第102次會議決定設立中華人民共和國第五機械工業部和中華人民共和國第六機械工業部。
主要負責船舶工業。
方 強，1963年9月任第六機械工業部部長。
邊 疆，1975年1月任第六機械工業部部長。
柴樹藩，1978年3月任第六機械工業部部長。以上【法蘭標準】CB858-76信息來源于上海淞江減震器集團有限公司官方網站技術文檔，如需轉載請注明出處，謝謝合作。
PN10? HG20592-2009
| 公稱尺寸?? DN | 鋼管外徑 A1 | 連接尺寸 | 法蘭厚度??? C | 法蘭內徑B1 | ||||||
| A | B | 法蘭外徑???? D | 螺栓孔中心圓直徑?? K | 螺栓孔直徑????? L | 螺栓孔數量??????? n（個） | 螺栓?? Th | A | B | ||
| 10 | 17.2 | 14 | 90 | 60 | 14 | 4 | M12 | 14 | 18 | 15 |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22.5 | 19 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27.5 | 26 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34.5 | 33 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43.5 | 39 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49.5 | 46 |
| 50 | 60.3 | 57 | 165 | 125 | 18 | 4 | M16 | 19 | 61.5 | 59 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 8 | M16 | 20 | 77.5 | 78 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 90.5 | 91 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 | 116 | 110 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 | 143.5 | 135 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 | 170.5 | 161 |
| 200 | 219.1 | 219 | 340 | 295 | 22 | 8 | M20 | 24 | 221.5 | 222 |
| 250 | 273 | 273 | 395 | 350 | 22 | 12 | M20 | 26 | 276.5 | 276 |
| 300 | 323.9 | 325 | 445 | 400 | 22 | 12 | M20 | 26 | 328 | 328 |
| 350 | 355.6 | 377 | 505 | 460 | 22 | 16 | M20 | 28 | 360 | 381 |
| 400 | 406.4 | 426 | 565 | 515 | 26 | 16 | M24 | 32 | 411 | 430 |
| 450 | 457 | 480 | 615 | 565 | 26 | 20 | M24 | 36 | 462 | 485 |
| 500 | 508 | 530 | 670 | 620 | 26 | 20 | M24 | 38 | 513.5 | 535 |
| 600 | 610 | 630 | 780 | 725 | 30 | 20 | M27 | 42 | 616.5 | 636 |
PN10? HG20592-2009
| 公稱尺寸?? DN | 鋼管外徑 A1 | 連接尺寸 | 法蘭厚度??? C | 法蘭內徑B1 | ||||
| 法蘭外徑???? D | 螺栓孔中心圓直徑?? K | 螺栓孔直徑????? L | 螺栓孔數量????? ??n（個） | 螺栓?? Th | ||||
| 700 | 720 | 895 | 840 | 30 | 24 | M27 | 36 | 724 |
| 800 | 820 | 1015 | 950 | 33 | 24 | M30 | 38 | 824 |
| 900 | 920 | 1115 | 1050 | 33 | 28 | M30 | 42 | 924 |
| 1000 | 1020 | 1230 | 1160 | 36 | 28 | M33 | 44 | 1024 |
以上信息來源于：上海淞江減震器集團有限公司官方網站，如需了解更多產品信息可以登錄：http://m.iuas8kg.cn查詢更多。
]]>
